Concept deverrouillercontraction
Le but de la connexion boulonnée des pièces est de rendre les deux corps connectés étroitement ajustés, et afin de supporter une certaine charge dynamique, il est également nécessaire d'avoir une force de pression suffisante entre les deux corps connectés pour assurer la connexion fiable et le fonctionnement normal de les pièces connectées. Cela nécessite une précharge axiale suffisante (c'est-à-dire une contrainte de traction axiale) après serrage.
Modifications de la quantité lors du serrage des boulons :

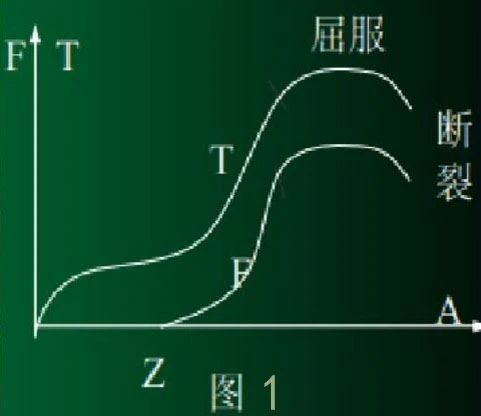

Lorsque le boulon est serré, la condition de contrainte globale est que le boulon est tendu et le connecteur est mis sous pression. Mais dans le processus de stress, l'ampleur du stress est différente. Il peut être grossièrement divisé en les étapes suivantes :
1. Au début du serrage, puisque le boulon n'est pas contre le siège, la force de pression F est nulle. Cependant, en raison du frottement, le couple T reste à une faible valeur.
2. Après le siège (point z), le vrai serrage commence, et la force de pression F et le couple T augmentent rapidement avec l'augmentation de l'angle A.
3. Lorsque la limite d'élasticité est atteinte, le boulon commence à se déformer plastiquement, l'angle augmente considérablement, mais la force de compression et le couple augmentent peu ou même inchangés.
4. Continuez à serrer à nouveau, le couple T et la force de pression F diminuent, et même le boulon casse.
Méthode de serrage des boulons
1. Méthode de contrôle du couple : méthode de contrôle du couple, qui est une méthode de contrôle pour arrêter le serrage immédiatement lorsque le couple de serrage atteint une valeur de contrôle définie TC. La précision de la précharge est de ± 25 %.
2. Méthode de contrôle de l'angle du couple : vissez d'abord le boulon à un petit couple, puis vissez un angle spécifié à partir de ce point. La précision de la précharge est de ± 15 %. L'avantage est que la différence de résistance de frottement n'affecte que le point de départ de l'angle mesuré. C'est-à-dire que l'influence du frottement sur la précharge axiale des boulons n'existe plus.
3. Méthode de contrôle de la limite d'élasticité : la limite d'élasticité est déterminée par un calcul et un jugement continus de la pente de la courbe couple de serrage/angle. Lorsque la pente descend à une certaine valeur (généralement définie, lorsque la pente descend à la moitié de la valeur maximale), cela indique que la limite d'élasticité a été atteinte, et le serrage doit être arrêté immédiatement. La précision de la précharge est de ± 8%.
L'inconvénient de la méthode de serrage à la limite d'élasticité est qu'il est facile de provoquer une chute du fil. En effet : a la contrainte de serrage de la méthode de serrage à la limite d'élasticité sera proche de la contrainte de garantie. B la résistance au pelage obtenue en utilisant un mandrin durci est supérieure à celle obtenue en testant des écrous avec des boulons de la nuance correspondante.
