Les pieds à coulisse Vernier, un outil couramment utilisé pour mesurer les boulons hexagonaux, ont généralement une précision de 0,01 cm, mais sont plus complexes que les rubans à mesurer. Les personnes qui viennent de contacter peuvent ne pas être en mesure de toucher la porte immédiatement. . Ceci est une brève introduction à l'utilisation correcte des étriers standard en aval.
Méthode 1 Méthode d'utilisation

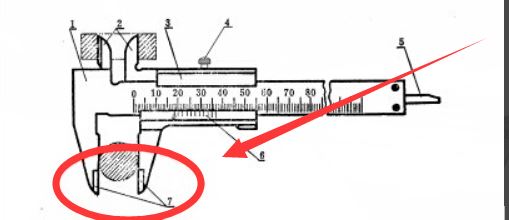

Mesurez le diamètre extérieur et fixez l'article comme indiqué pour obtenir les données de mesure.
Le diamètre intérieur est mesuré, comme indiqué sur la figure, dans la partie diamètre intérieur de l'article, les deux extrémités sont ouvertes pour supporter l'article et les données de mesure sont obtenues.
Mesurez la profondeur, comme indiqué sur la figure, après avoir sondé la partie du cadre rouge dans la chose à mesurer, fixez la règle et obtenez les données de mesure.
Méthode 2 sur 4

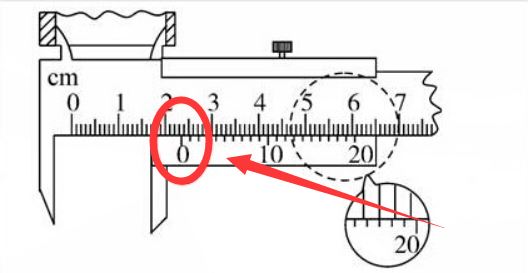

Tout d’abord, regardez la position du sous-pied "0", qui détermine les deux premiers chiffres. Dans la figure, 0 est derrière 2,3 cm. En d'autres termes, le diamètre intérieur de l'objet à mesurer est de 2,3xxcm.

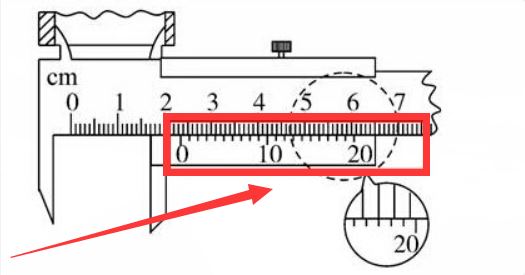

Observez ensuite la division des sous-échelles (précision), c’est-à-dire combien de grilles ont 20 divisions, c’est-à-dire que la précision est de 0,05 mm. (Unités par division = 1 mm / division)

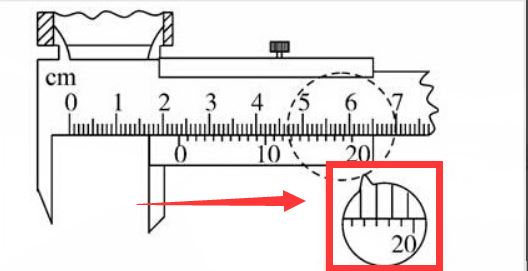

Ensuite, regardez les chiffres où le sous-pied et la règle principale coïncident complètement. Regardez à l'intérieur de la boîte rouge et la partie qui coïncide est 2 carrés. C'est-à-dire que la coïncidence est de 17. 0,05 mm par unité, le dernier chiffre, 0,85 mm (0,085 cm), de sorte que le dernier
mesuré dans la légende, le diamètre intérieur de la cible est de 2,385 cm
